【公建研发·超高层】柱子不想跟幕墙玩暧昧了

2020-04-24

柱子和幕墙之间总有那么一段距离，他俩只能相互望见却一直碰不到，坚持着忽远忽近的暧昧关系。在一次办公产品的汇报会上，正好涉及到了这个问题，于是我跟业主睁开了这样一段对话……

我：首先我们来看一下计划一的办公产品标准层�？渲缬畔染趾�，思量到柱网开间与幕墙模数以及室内空间办公家具安排的关系，我们做了却构板部分外挑的行动。一来解决了平面安排后有空间铺张的问题，二来柱网设计也对应了幕墙设计的划分。

业主：这么好的景观资源，你在平面四角设置了角柱，盖住了视线，你是怎么想的？

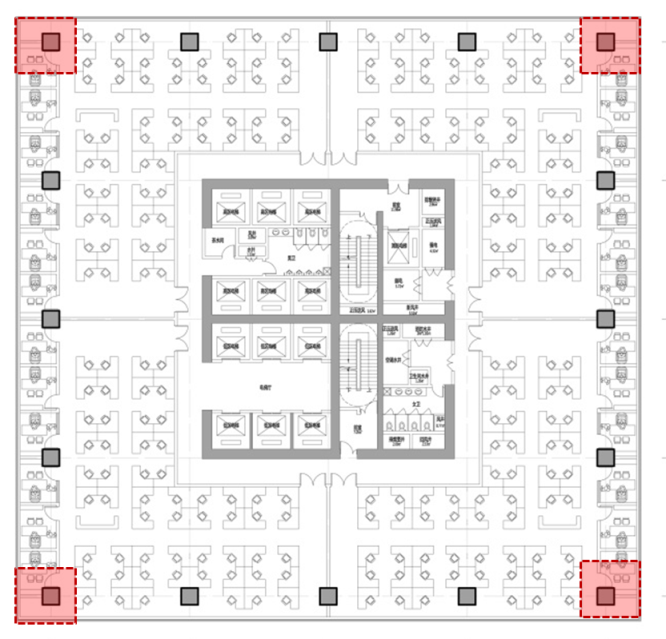

我：……（还好我有准备）这是我们有角柱的计划一，这个计划确实有许多问题，不但角部不可做司理室，并且在景观资源最好的地方竖了一根柱子；奇数开间的柱子会导致大堂也别扭，至少1200mm的柱子包也包不住，只能设置两个旋转门，没步伐在中心设置大门。我们以为也不太好，以是我们还准备了第二个没有角柱的计划，想跟您探讨一下。

业主：好，说说看（看你怎么掰）

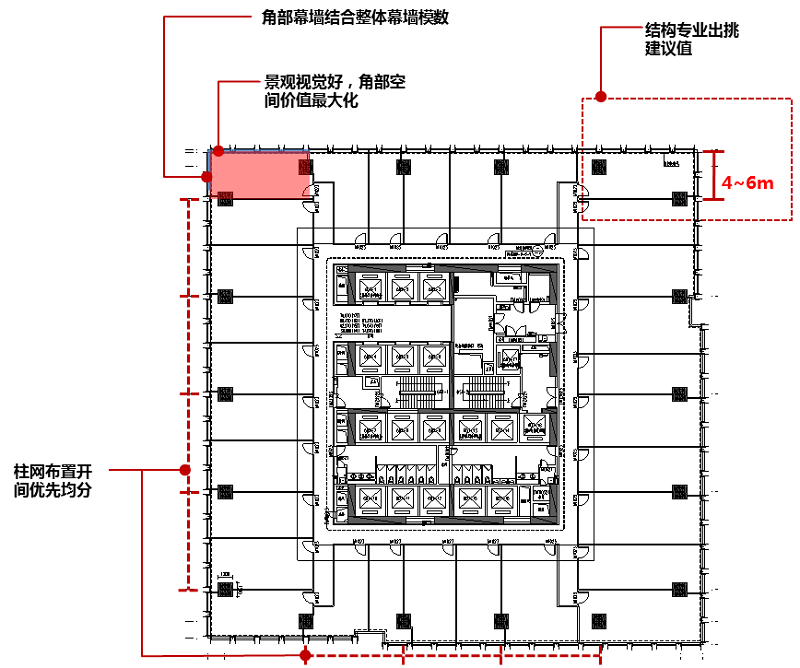

我：向导，我们在柱网划分的历程中，团结幕墙模数，可能泛起角部不需要设置结构柱的情形，角部便形成了一个自力的空间。你看下面这个不设角柱的平面，转角空间价值最大化，角部空间内无柱空间实现视野通透，可以做高职级自力办公间。

并且，我们通过结构专业的咨询，若是平衡外挑，外挑建议值是4~6m；若是不平衡外挑，外挑建议值短边约4~6m。可是在本计划里，我们做了不平衡外挑，包管了修建开间的平衡。

业主：就这个吧（这小子专业度还可以）

我：好的，那我们就凭证无角柱的平面继续深化。

业主：你们上一稿计划外立面是能看到室内柱子的，我看老外公司做的高层外立面看不到柱子，立面很是清洁，你们看看怎么弄？

我：这个要团结平面功效详细来看，我们倒是做过这方面的研究，主要是结构板外挑的问题。上一稿计划我们做的是不过挑，团结幕墙设计结构板外挑300mm就可以了；我们团结差别的功效空间，做了三稿计划，一种是外挑做聚会室，一种是外挑做办公室，一种是外挑做走廊，所有的外挑我们都用足了却构进深。这样在室外是基本看不到柱子的。

业主：那你说说看，怎么样在手艺上做到外立面看不到柱子的纯净感？

我：好的。

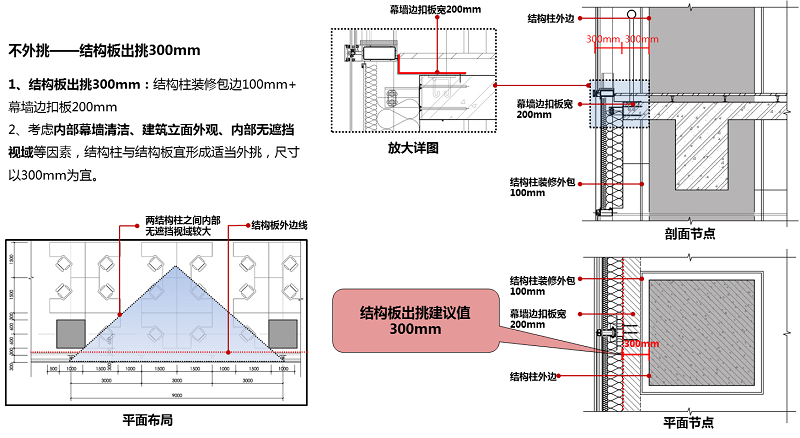

这个是我们上一稿计划�Ｋ剂康侥诓磕磺角褰唷⑿奕妨⒚嫱夤�，思量到结构柱装修包边100mm，幕墙边扣板200mm，以是我们才做了却构板外挑300mm的计划。虽然两结构柱之间内部可以实现无遮挡的视域最大化，可是这种做法较量通俗，外立面上无法形成老外做办公的那种纯净感。因此我们做了以下三个刷新计划：

1 结构外挑——外挑做聚会室

6~8人的聚会桌尺寸为2100*1100mm，椅子恬静宽度为600mm，侧身通过时椅子距离墙面为350mm，以是从柱子中心线到结构板边线的外挑长度为2600mm，可以安排一个6~8人的聚会室；

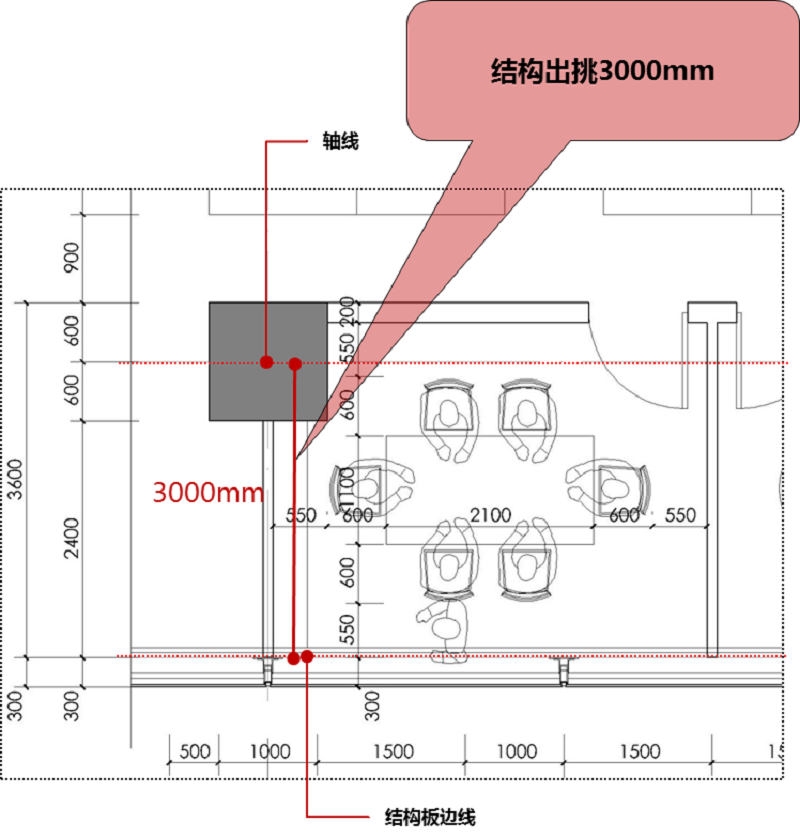

那么，要做恬静型的聚会室，空间上会稍微大一些。一小我私家直行通过的话，椅子距离墙面的距离应至少预留550mm，以是外挑的长度为3000mm。

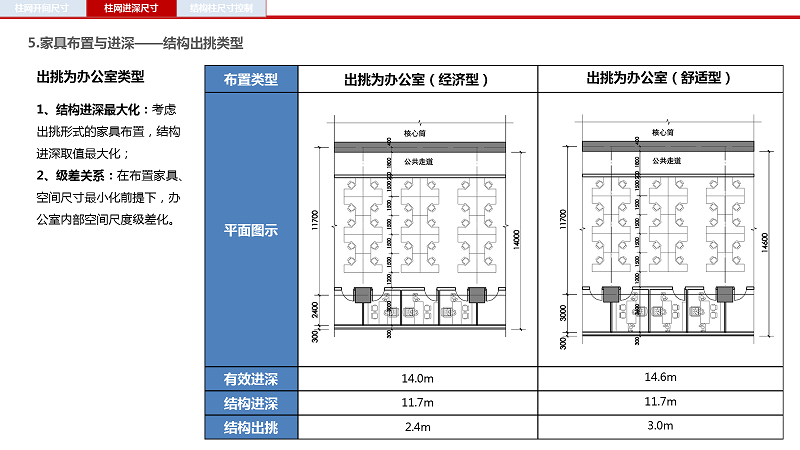

2 结构外挑——外挑做办公室

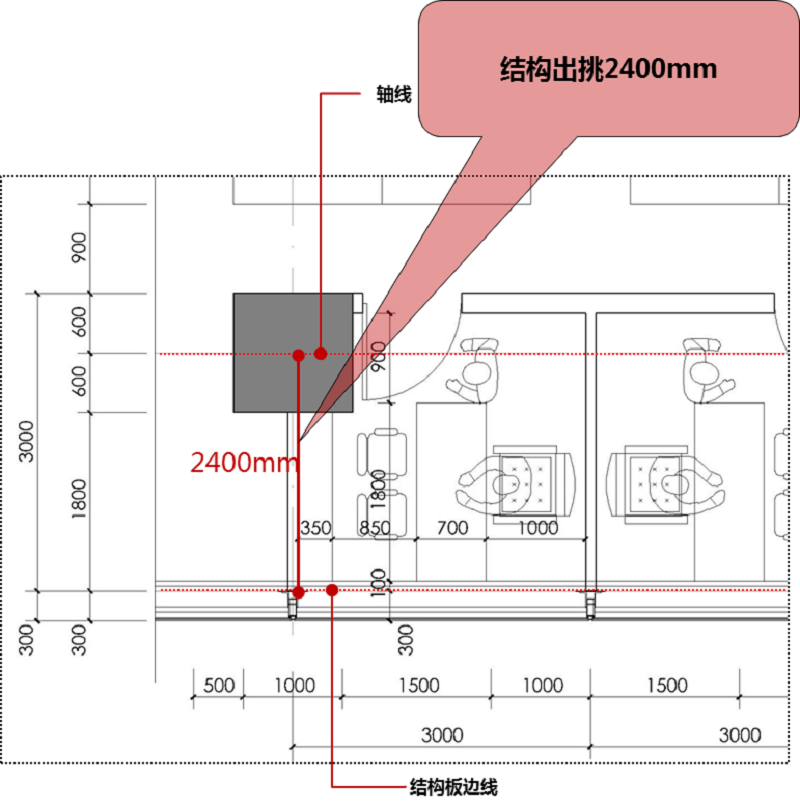

隔间办公室办公桌尺寸一样平常为1800*700mm，椅子恬静宽度为1000mm，单通道宽度为900mm，以是做出经济型的外挑办公室，结构外挑尺寸宜为2400mm。

但若是高品级办公室，或者可以站在窗前喝喝咖啡驻足远眺的话，幕墙侧通道至少要预留600mm的宽度，而内侧通道人需要900mm的空间。以是，恬静型办公室的最小结构外挑尺寸宜为3000mm。

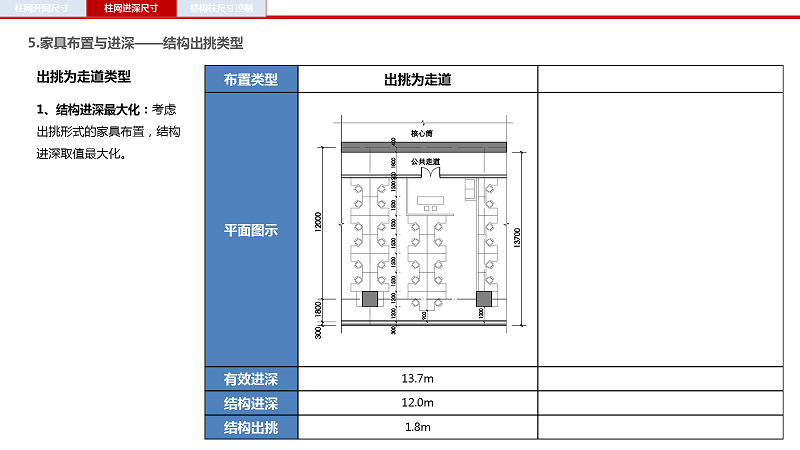

3 结构外挑——外挑做走道

单人直行宽度为550mm，单人侧身站立宽度为350mm，双人走道尺寸1100~1200mm，一人半走道宽度尺寸为900mm，在结构柱边团结部直饮水机、打印机、文件柜等的情形下，做走道的结构外挑尺寸宜为1800mm。

业主：很好，研究的较量透彻。一样平常情形下，设计师对住宅的家具尺寸以及空间研究的较量深入，却忽视了对办公正面家具的研究。我们还专程总结了一套经济办公家具安排下进深与结构所对应值的统计表格，以及几种空间形式的�？檠芯�，在定制办公产品时代来知足差别业主、差别需求的多样化需求。

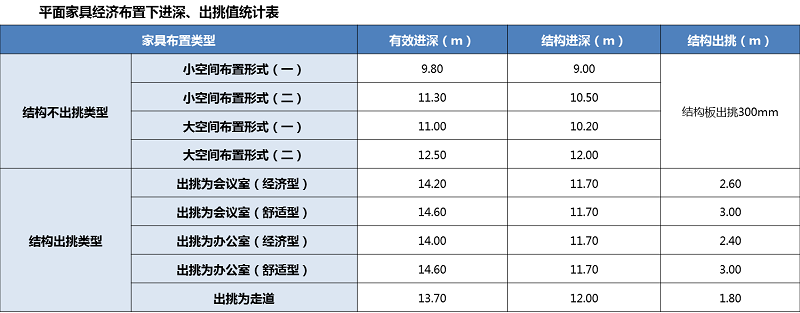

会后为了便于设计师快速检索，我们专门对超高层办公结构柱网举行了专篇研究，很好的解决了“办公空间柱子究竟距离幕墙有多远“这个话题。最后，我们总结了办公家具安排下进深与结构所对应的统计速查表，供设计师参考。

注：文章配图均来自美高梅官网研发中心《200m以下超高层办公产品标准化研究》。

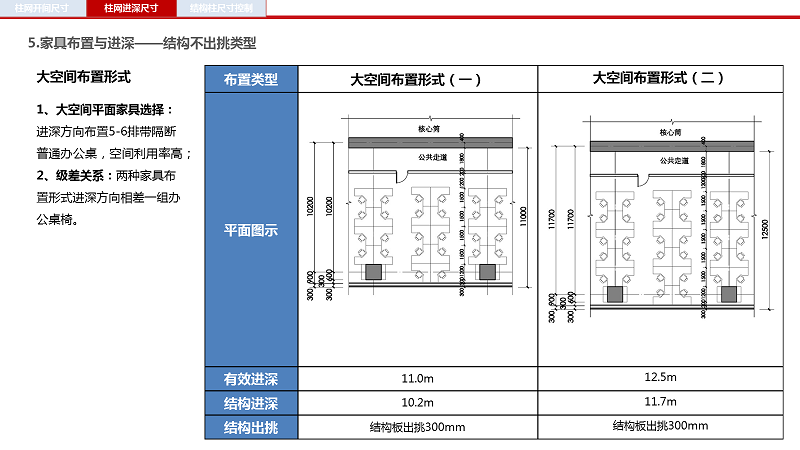

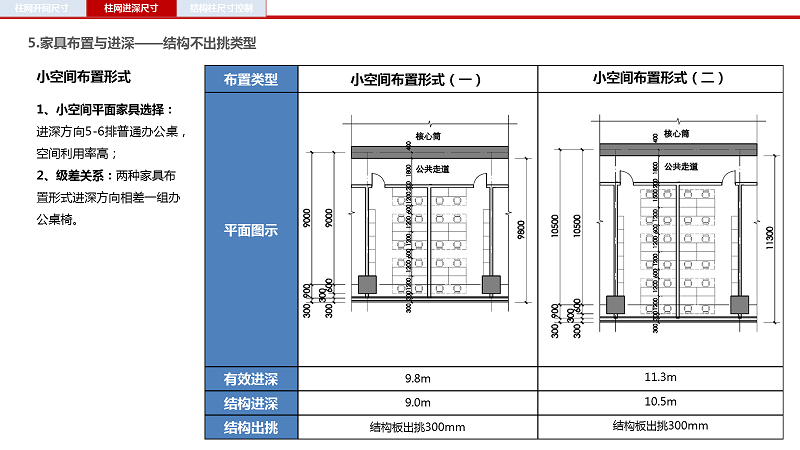

下附《200m以下超高层办公产品标准化研究》研发部分内容节选，只节选结构差别出挑类型对应的空间安排形式综合速查。
